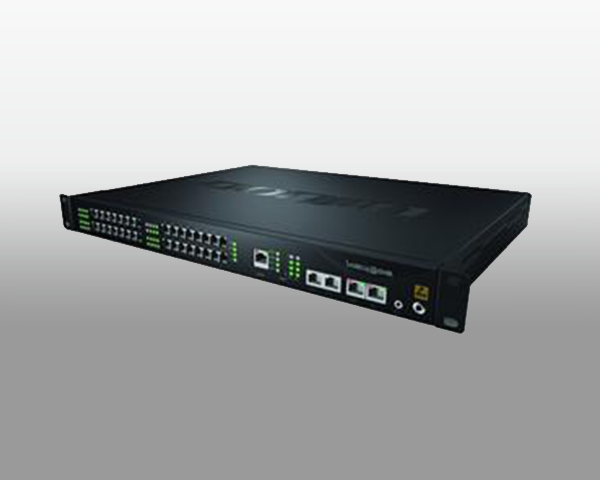

東進交換機KEYGOE1001

產品描述
　　Donjin Keygoe1001多媒體交換機是專為1-240路的中小規模電信增值業務、呼叫中心和企業通信而設計的多媒體通信平臺，它在1U高的機箱內提供最大240路的電路交換，并按1:1配置語音資源，同時還集成了最高30路IP資源、30路傳真資源、128組會議資源、16個七號信令鏈路（64K）以及4個高速七號信令鏈路（2M高阻監聽模式），并支持數字接口和模擬接口的混合配置，模擬中繼和模擬內線的動態配置，滿足中小規模應用的靈活性需求，是一個經濟高效、 易于部署和維護的高性能業務平臺。

Donjin Keygoe1001多媒體交換機包含以下機箱型號：
1、數?；煊媒涌跈C箱—PCS1UD0
2、數字接口機箱（BNC）—PCS1UE0
3、數字接口機箱（RJ48）—PCS1UF0
4、數字錄音接口機箱—PCS1UG0
5、模擬接口機箱—PCS1UC0

數?；煊媒涌跈C箱—PCS1UD0
2個RJ-48的E1數字中繼接口
32個RJ-11模擬接口（最大支持30路）
1個RJ-48的Uplink接口，可接一臺模擬接口機箱
2個RJ-45的LAN接口（10/100M）
最大120路電路交換
最大120路語音資源
最大30路傳真資源
最大30路IP資源
最大64組會議資源（最大128方）
最大4個64K的七號信令鏈路或1個高速2M的七號信令鏈路（雙向高阻監聽）

數字接口機箱（BNC）—PCS1UE0
8對BNC的E1數字中繼接口
2個RJ-45的LAN接口（10/100M）
最大240路電路交換
最大240路語音資源
最大30路傳真資源
最大30路IP資源
最大128組會議資源（最大256方）
最大16個64K的七號信令鏈路或4個高速2M的七號信令鏈路（雙向高阻監聽）
最大可接8臺模擬接口機箱

數字接口機箱（RJ48）—PCS1UF0
8個RJ-48的E1數字中繼接口
2個RJ-45的LAN接口（10/100M）
最大240路電路交換
最大240路語音資源
最大30路傳真資源
最大30路IP資源
最大128組會議資源（最大256方）
最大16個64K的七號信令鏈路或4個高速2M的七號信令鏈路（雙向高阻監聽）
最大可接8臺模擬接口機箱

數字錄音接口機箱—PCS1UG0
32個RJ-11數字話機接口
單機最大支持30路數字話機錄音
1個RJ-45的LAN接口（10/100M）
模擬接口機箱—PCS1UC0
32個RJ-11模擬接口
1個RJ-48和1對BNC的 Uplink數字接口
單機最大支持30路
Keygoe1001技術規范
TDM接口及協議
A）TDM接口
支持標準方式、高阻方式（需外接高阻頭）；
符合建議G.703，支持同軸電纜（75Ω非平衡）、雙絞線（120Ω平衡）；
符合建議G.704的幀結構和建議G.706的復幀結構；
2048Kbps PCM基群符合建議G.732、建議G.796；
告警符合建議G.775；
支持電源故障告警；
抖動與漂移符合建議G.823；
模擬接口支持模擬中繼、模擬用戶、模擬高阻、磁石、2線EM、4線EM等。
B）SS7協議
符合《ITU-T七號信令技術規程》白皮書 Q.700-Q.716、Q.721-Q.766、Q.771-Q.795；
符合《中國國內電話網No.7信令方式技術規范》GF001 – 9001；
每鏈路最大消息處理能力：500MSU/S；
支持MTP、TUP、ISUP、SCCP（透傳）信令功能；
支持64kbps標準鏈路以及2M高速鏈路（監聽）；
支持14/24位點碼長度；
支持鏈路之間、鏈路組之間的話務分擔；
支持鏈路組內的鏈路倒換、倒回；
支持多個源信令點碼和目的信令點碼；
支持鏈路的動態增加、刪除，信令鏈路激活、恢復、去激活、正常重啟、緊急重啟、信令擁塞處理；
支持信令點及信令轉換點功能。
C）ISDN PRI協議
符合ITU-T Q.921 LAPD；
符合ITU-T Q.931 ISDN PRI：歐洲ISDN ETSI NET5；
支持網絡端、客戶端；
接收、發送被叫號碼時支持重疊方式。

IP接口及協議
A）網絡交換接口
TCP/IP千兆網絡交換接口（RJ-45）
B）RTP協議
符合RTP/RTCP標準協議（RFC3551/3552）；
語音編解碼格式：G.711 μ律/A律、G.723.1（5.3/6.3 kbps自適應）、G.729A/B/AB；
活動語音檢測/靜音壓縮（G.723/G.729）；
舒適噪聲；
語音包采樣長度/幀數可配置（10~60毫秒）；
RTP動態DTMF載荷（RFC2833/4733）；
抖動緩沖：同時支持靜態緩沖方式和動態自適應方式；
網絡環境分析、丟包統計；
支持NAT/防火墻檢測和穿透；
C）H.323協議
符合ITU-T H.323v2標準（H.225v2/H.245v3）；
支持G.723、G.726、G.729編碼標準；
支持快速啟動（Fast Start）、H.245隧道（H.245 Tunneling）等呼叫參數；
呼叫轉移；
網守自動發現（Gatekeeper Auto Discovery）和登錄（同時支持H.323 UID和E164號碼注冊方式）；
H.245用戶輸入文字和DTMF信號消息（User Input Indication）；
終端注冊管理。
D）SIP協議
符合IETF SIPv2標準（RFC3261）；
UDP/TCP呼叫方式；
MD5（digest）身份驗證；
REFER呼叫轉移（RFC3515）；
SIP消息訂閱/通知（RFC3265 SUBSCRIBE/NOTIFY）；
代理服務器注冊、安全認證、定時刷新；
SIP INFO消息（RFC2976）；
注冊服務器（Registrar）、支持服務端鑒權；
支持NAT/防火墻檢測和穿透。
E）音頻協議
語音編解碼格式：G.711 μ律/A律、G.723.1（5.3/6.3 kbps自適應）、G.729A/B/AB；
活動語音檢測/靜音壓縮（G.723/G.729）；
舒適噪聲。
媒體資源
A）語音資源
語音編碼格式：支持A 律/μ律PCM、AMI-ADPCM、G729，G723.1等；
語音文件格式：支持WAVE、PCM、ADPCM、VOX等；
支持A 律及μ律轉換；
支持實時的內存和文件服務器放音；
支持實時文件服務器錄音（動態存儲）；
支持DTMF、FSK、R2 、自定義包絡TONE音檢測；
支持DTMF、FSK、R2、自定義包絡TONE音生成；
支持混聲錄/放音；
支持回聲抑制（128ms）；
支持自動增益控制（AGC/ALS）；
支持全雙工錄放音；
支持語音活動檢測VAD和舒適噪音生成CNG
支持DPD和PVD
B）傳真資源
支持V29/V27標準，速率為14400/9600/7200/4800/2400bps，支持自動降速；
全面支持基于T.30和T.38傳真標準；
支持ECM模式收發，握手時自適應選擇ECM/非ECM模式；
支持MH、MR、MMR格式的TIFF文件輸入；支持MH格式的發送和接收。
C）會議資源
中繼可1：1地配置獨立的會議資源。
應用端開發
操作系統支持：Windows2000/XP/2003/Vista；
Linux（2.6內核及以上版本）；
開發語言支持：ANSI C/C++，Microsoft Visual C++，C#，Delphi；
開發平臺支持：Keygoe SDK V2.2.0及以上版本。
物理尺寸
高44.5mm（1U），寬482.6mm（19″），深430mm。
電源要求
AC：220VAC（波動范圍200-240 VAC）；頻率50 Hz；
DC： -48V（波動范圍-42V～-56V）（即將推出）。
環境參數
溫度：0℃～40℃；
相對濕度：10%～85%；
空氣潔凈度：直徑大于0.5μm的灰塵粒子濃度不超過3500粒/升，直徑大于5μm的灰塵粒子濃度不超過30粒/升，避免過量塵土、棉絨、碳粒、紙纖維雜物、金屬雜物、腐蝕性氣體（如硫、氯等）；
電磁環境：電場強度≤130dB（μV/m），磁場強度≤800A/m；
防靜電：設備應可靠接地
接地要求
接地電阻小于或等于1.5Ω。
安裝方式
安裝于標準19″機架；
機架需固定在地板上；
機架前面板固定或中間固定。
