東進語音卡模擬語音卡DN081A

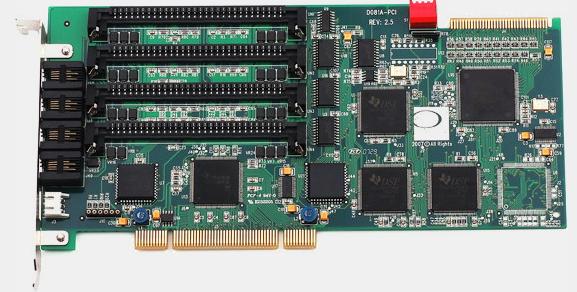

東進語音卡 （模擬語音卡）：DN081A (8路模擬語音卡)
東進模擬中繼語音處理板卡DN081A采用DSP（數字信號處理器）技術實現各種語音處理功能，使用東進NADK驅動開發包，提供兼容Dialogic的各種語音格式，并提供與SR5.1.1兼容的API編程接口。該板硬件上由底板加模塊組成，具有8個語音通道，提供外線、內線、外內線、高阻錄音、磁石、E/M控制、2線語音、4線語音等多種模塊，實現不同規模和功能的應用；該板可與其他東進語音卡配合使用，實現外線、座席、放音、錄音、會議、FSK數據收發、語音合成等多種功能。
性能特點
● 單板提供最多8路電話的并行處理能力，根據不同模塊自動提供不同功能
● 單機最大可同時插入16片卡，提供128路模擬通道
● 每個模塊提供2個通道（2路電話），每一通道根據模塊類別可實現以下功能
Ø 外線通道：摘掛機、呼入呼出、錄放音、收發DTMF碼，模擬中繼信號音檢測和極性反轉信號檢測
Ø 內線通道：座席電話摘掛機狀態檢測、座席電話的饋電和振鈴、錄放音、收發DTMF碼、向坐席電話送主叫號碼
Ø 外內線模塊：提供1路外線和1路內線，實現外線和內線的所有功能，并提供斷電直連功能
Ø 錄音通道：壓控判斷、聲控判斷、錄音、對特定通道的實時監聽
Ø 其他：磁石模塊和E/M控制模塊、2線語音模塊、4線語音模塊，提供相應功能，可參見“組件”中的說明
● 提供兼容Dialogic的各種語音格式，并提供與SR5.1.1兼容的API編程接口
● 通過CT-BUS總線可與東進其他類型的語音卡連接，構建各種規模的應用
● 呼入呼出功能：并行、自動的呼入呼出功能，準確的來話檢測，準確的呼叫分析
● 主叫識別功能：支持DTMF和FSK兩種CID模式
● 數字化錄放音，支持多種格式的數字化錄音和放音功能
● DTMF收發：雙音多頻（DTMF）收發準確；靈敏度可調，適應不同的線路或終端
● 提供標準FSK格式數據接收和發送功能
技術規范
● 接口方式：環路中繼/用戶中繼/高阻/其它
● 接口阻抗：三元件復合阻抗（環路中繼/用戶中繼），大于20K（高阻錄音模塊）
● 頻率響應：300～3400Hz
● 適用機型：Pentium或以上，PCI總線
● 數字語音：A律／線性PCM編碼, AMI ADPCM（.VOX）
● 采樣頻率：6K/8K
● 數據率： 64KBPS，32KBPS，24KBPS
● 音量調整：-30db ~ +30db
● DTMF發碼：0-9，*，#，A，B，C，D
● DTMF收碼：0-9，*，#，A，B，C，D
● 交換功能：標準H.100接口，4096路的交換能力。
● 撥號監控：信號音/極性反轉
● FSK調制方式：相位連續二進制頻移鍵控（BFSK）
邏輯1：1200Hz±1%
邏輯0：2200Hz±1%
● 數據傳送方式：二進制異步串行方式
● 單機容量：16片，共128路模擬通道
● 計算機總線：PCI
● 資源總線：符合CT-BUS H.100標準
產品典型應用
● 企業及社區呼叫中心系統
● 外呼營銷和催繳費
● 電子政務語音系統
● 各行業自動應答系統（IVR）
● 中小規模企業電話總機
● 中小規模企業電話會議系統
● 安防監控自動報警系統
二．東進外線模塊:M2T
　　配合模擬語音卡底板使用，直接連接市話線，能夠同時處理兩路電話，實現檢測外線振鈴信號，控制外線摘掛機等功能。

三．東進內線模塊：M2U
　　配合模擬語音卡（座席卡）底板使用，直接連接電話機，能夠同時處理兩路電話，實現檢測座席摘掛機等內線座席功能，支持發送FSK/DTMF格式的主叫號碼到座席話機。需要采用Power-3為其提供饋電和鈴流電源。

四．坐席電源：POWER-36
　　3線接口的饋電和鈴流電源，配合模擬中繼語音處理板卡使用，為模擬中繼語音板卡上的M2U、MTU和MCS提供饋電和鈴流，直流饋電電壓-36V，交流鈴流電壓75V。
